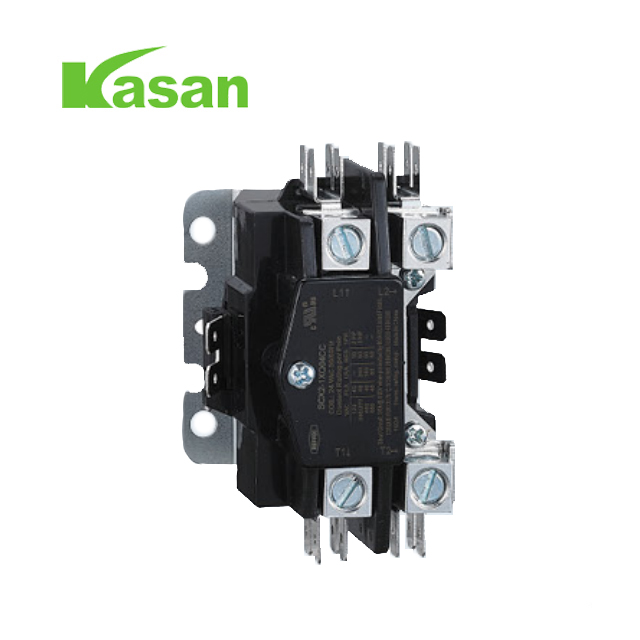

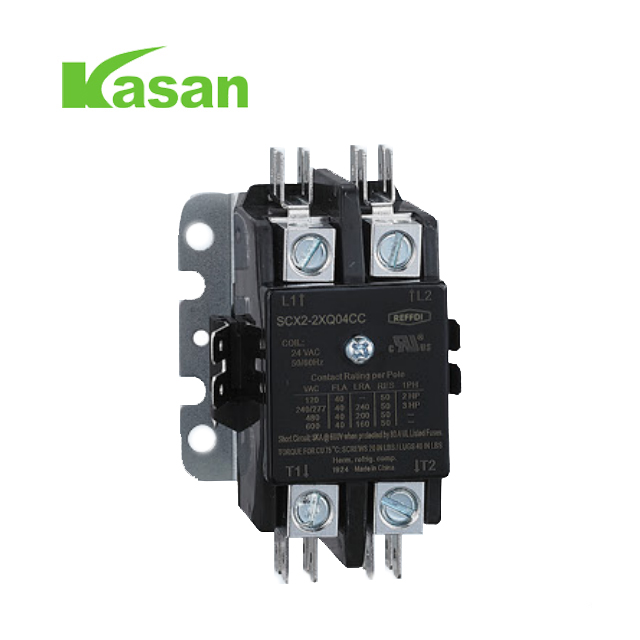

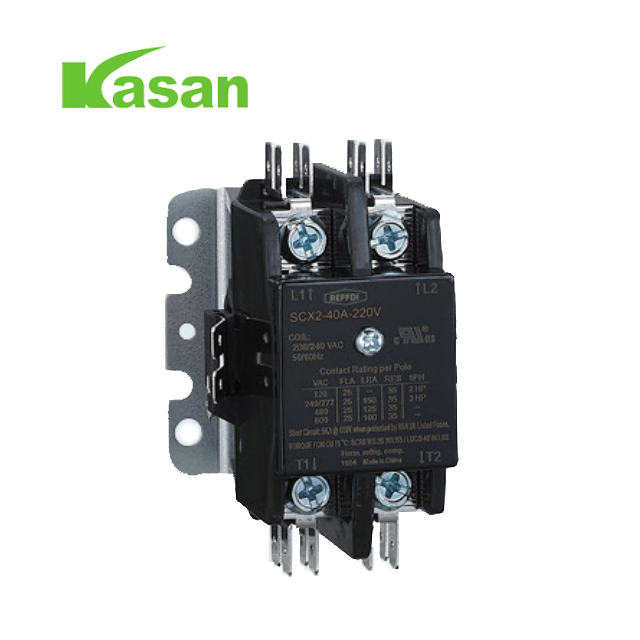

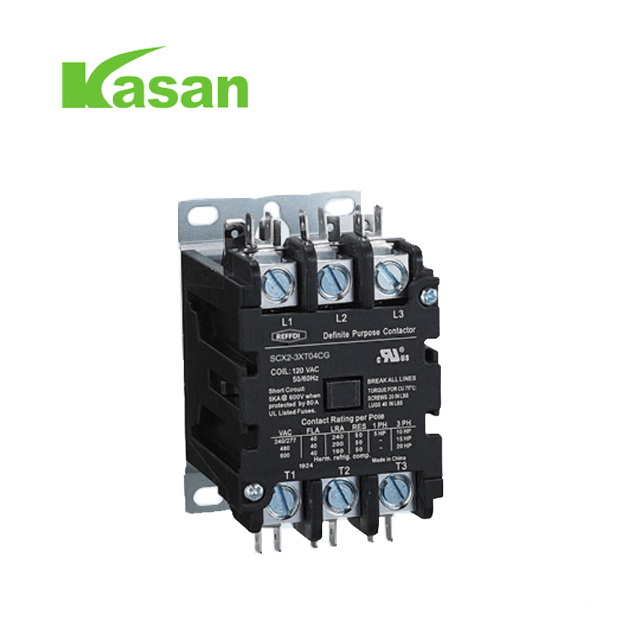

Contattori elettrici magnetici CA 220 V per condizionatore d'aria 1P

Gamma di applicazione

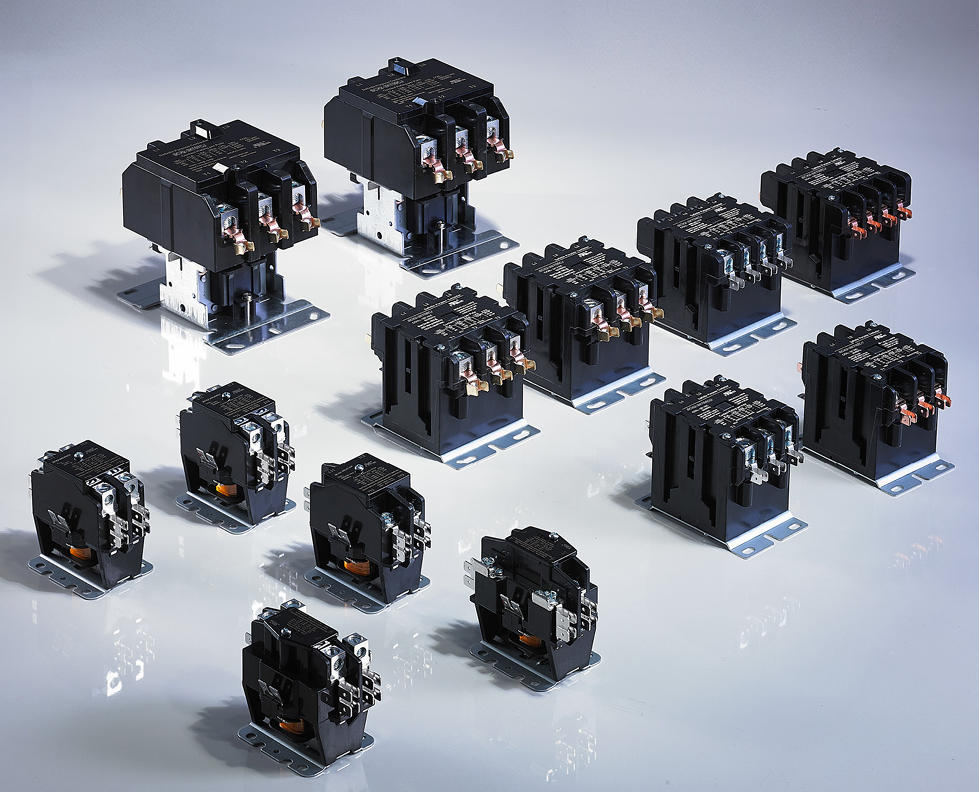

I contattori per scopi definiti serie SCX2 sono adatti per applicazioni commerciali tra cui condizionatori d'aria, refrigerazione e riscaldamento resistivo. illuminazione e molte altre installazioni in cui è necessario un contattore a basso costo e ad alte prestazioni. Questi dispositivi offrono flessibilità e sono progettati per soddisfare o superare

requisiti elettrici e meccanici definiti dallo standard Definite Purpose Contactors di UL/CSA.

Valori nominali dei contatti elettrici: 20 A-90 A

Valori nominali della bobina elettrica: 24-60oV

valutazione della durata, opzioni di 100.000 e 250.000 cicli.

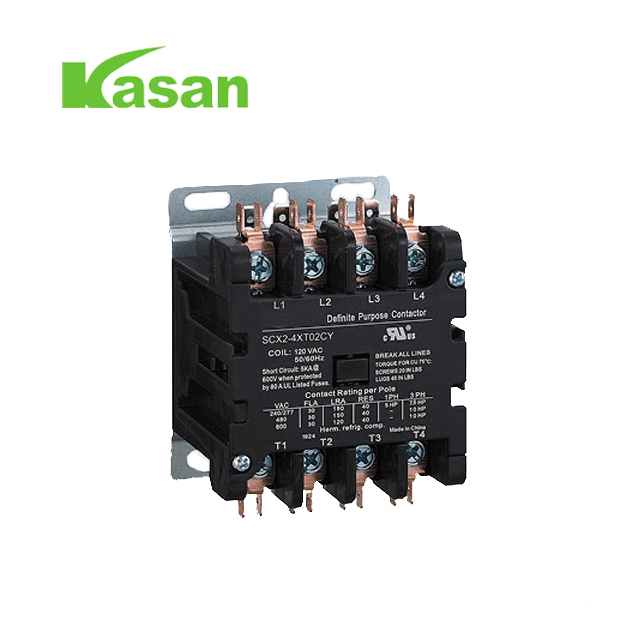

Opzioni: 1,2,3,4 poli per bobine da 24,120,240 e 480 VCA, ampia gamma di valori elettrici, vite,

connessioni scatola o piastra di pressione base di montaggio NEMA.

Kit finecorsa NA/NC.

Terminazioni 10-32 cre 20, 25 e 30 modelli FLA

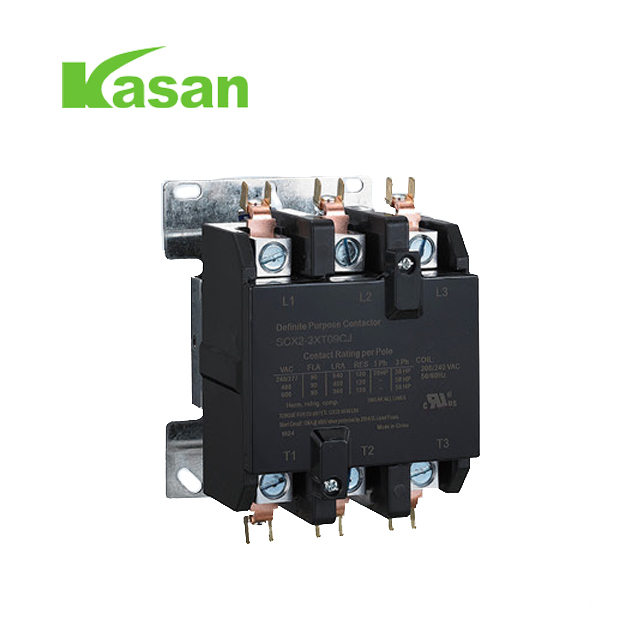

Modelli Box Lug-40, 50, 60,75 e 90 FLA

Intervallo di temperatura: da - 40° F a + 150° F/- 40° C a + 65°C

Nota:

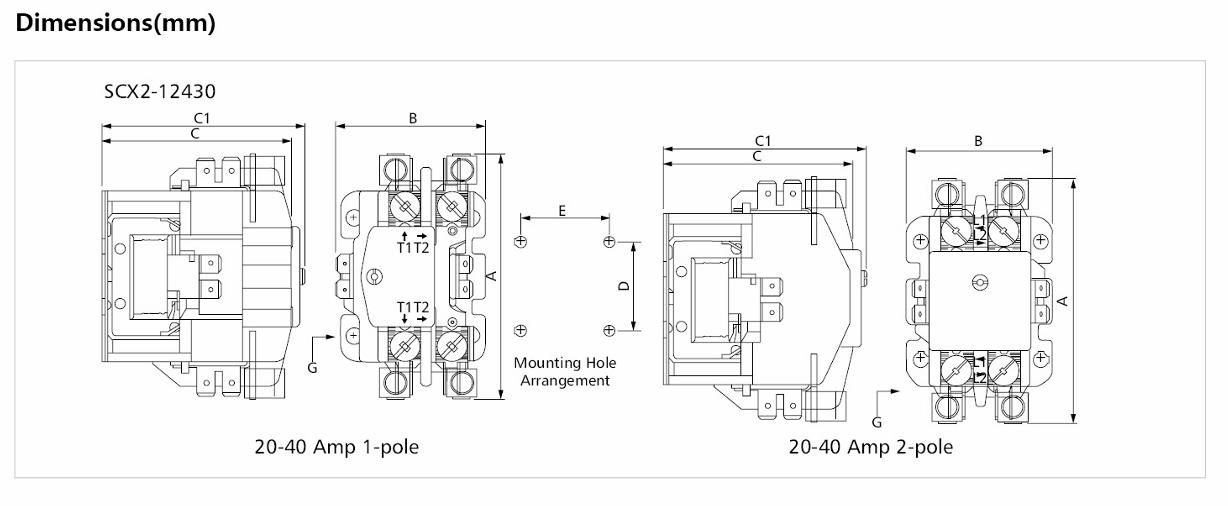

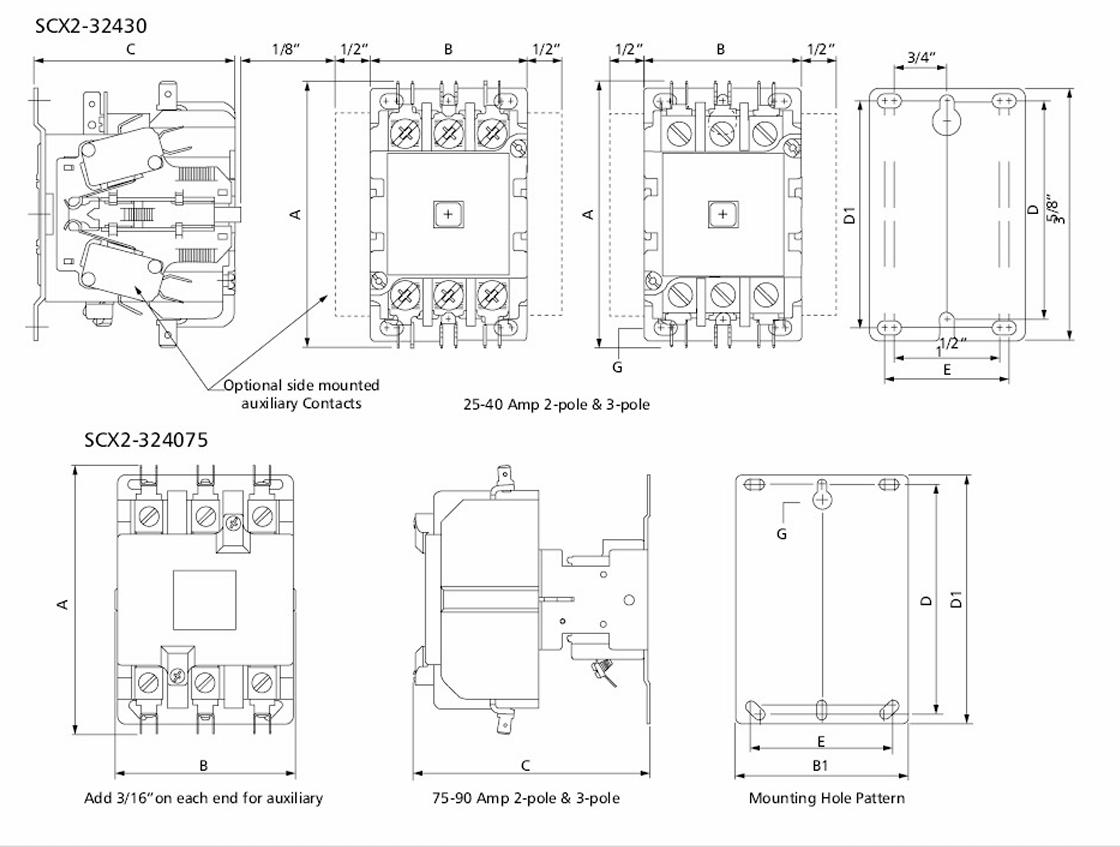

1.La tolleranza del connettore di cablaggio senza dimensioni specificate deve essere conforme a 0,2 mm.2.Coppia di bloccaggio delle viti del circuito principale per corrente nominale Prodotti 20-40FLA 182 Poli: SCREWS 22 IN-LBS/LUGS 40 IN-LBSCoppia di bloccaggio delle viti del circuito principale per corrente nominale 20-40FLA 384 Poli e prodotti 50-60FLA: 50 IN-LBSCoppia di bloccaggio delle viti del circuito principale per corrente nominale attuali prodotti 75-90FLA: 50 IN-LBS

Coppia di bloccaggio della vite del modulo ausiliario: 10 IN-LBS Coppia di bloccaggio della vite della bobina per prodotti 20-90 FLA con corrente nominale: 10 IN-LBS3. Il terminale della presa a connessione rapida deve essere conforme allo standard IEC60760 e garantire un collegamento affidabile tra terminale e inserto, se viene utilizzato il cablaggio dell'inserto.
